Foto-Anleitung: Kabelschuh auf Kabel crimpen

Die sicherste und effektivste Methode, Kabel mit Kabelschuhen zu verbinden, ist Crimpen

In der Bordelektrik gibt es verschiedene Anwendungen, bei denen Kabel mit Schaltern oder Geräten mittels eines Kabelschuhs verbunden werden müssen. Bei Kabeln mit einem Leiterquerschnitt bis zu sechs Quadratmillimetern werden dazu, wie im Automobilbereich, solche Kabelschuhe verwendet, die auf das Kabel gecrimpt werden.

Lötverbindungen sind auf Yachten ungeeignet, da sie anfällig für Vibrationsbelastungen sind und zu Kabelbrüchen führen können. Außerdem ist das Verlöten von Kabeln sehr zeitaufwendig. Crimpen führt mit dem zum Leiter passenden Kabelschuhen, dem richtigen Werkzeug und der korrekten Anwendung zu einem stabilen und gut leitenden Kontakt zwischen Kabel und Kabelschuh.

Weit verbreitetet sind Kabelschuhe mit einer zum Kabelquerschnitt passenden roten (1,5 mm²), blauen (2,5 mm²) oder gelben (4,0 mm²) Isolierung. Sie bestehen aus einem Metallrohr unter der Isolierung und werden im Oval-Crimp-Verfahren auf das Kabel gecrimpt. Wesentlich stabiler gegen Zugbelastungen sind jedoch die in dieser Fotoanleitung beschriebenen offenen Kabelschuhe, die im Falt- oder B-Crimp-Verfahren auf das Kabel gecrimpt werden. Offene Kabelschuhe haben vier Laschen, von denen zwei den Kontakt zum Kabel herstellen und die anderen beiden in die Isolierung greifen, um den Kabelschuh gegen das Abrutschen vom Leiter zu sichern.

Die Vorbereitungen, um einen Kabelschuh auf ein Kabel zu crimpen

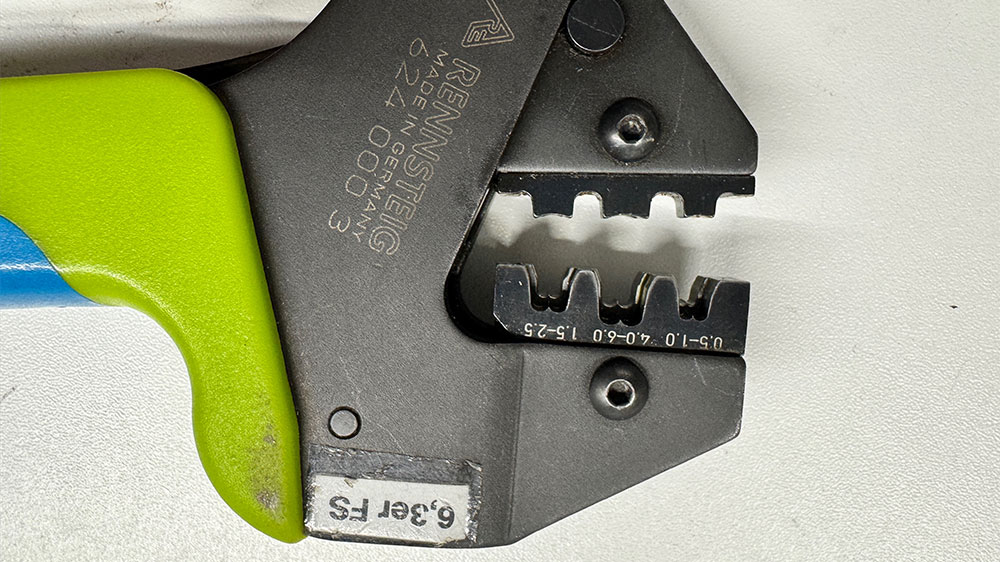

Um Kabelschuhe zuverlässig auf den Leiter eines Kabels zu crimpen, sind einige spezielle Werkzeuge wichtig. Eine sogenannte Kabelschuh-, Press- oder Crimpzange ist unerlässlich, um den Pressdruck gleichmäßig zu verteilen und eine korrekte Verbindung herzustellen. Für eine Falt- oder B-Crimpung ist außerdem ein spezieller Zangeneinsatz erforderlich, um die Laschen in die richtige Form zu bringen.

Zum sauberen Abisolieren des Kabelmantels eignet sich am besten eine Abisolierzange. Um ausgefranste Leiterenden zu vermeiden, sollte auch zum Kürzen des Leiters eine geeignete Zange verwendet werden.

Offene Kabelschuhe gibt es in verschiedenen Größen und für unterschiedliche Kabelquerschnitte. Meist werden auch passende Isolierungen mitgeliefert, die zum Schutz über den fertig montierten Kabelschuh geschoben werden können.

Einen Kabelschuh auf den Leiter crimpen – Schritt für Schritt erklärt

Zuerst wird der dem Kabelquerschnitt entsprechende Kabelschuh neben das Kabelende gelegt. Dabei wird gemessen, wie weit das Kabel abisoliert werden muss.

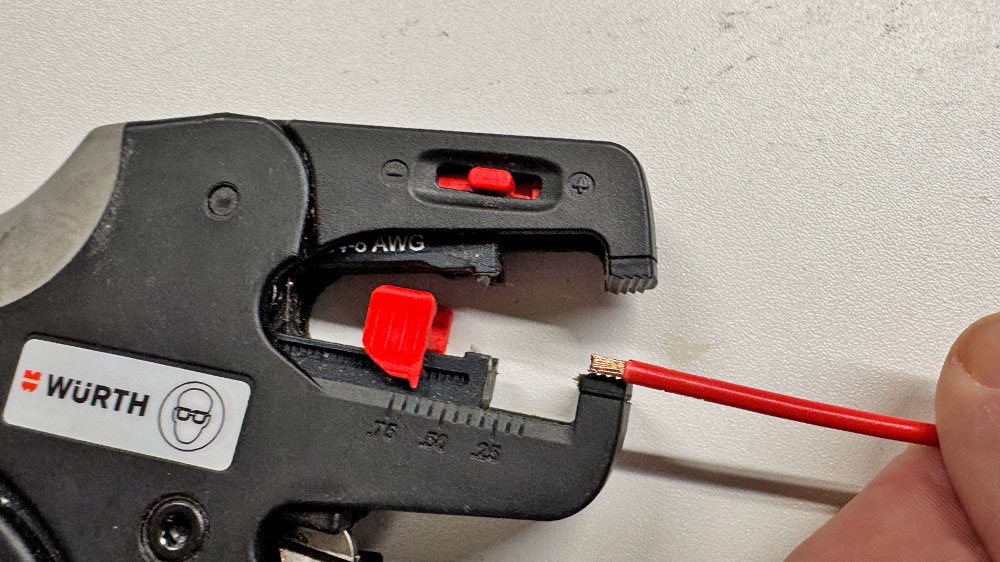

Anschließend wird die Isolierung mit Hilfe der Abisolierzange vom Leiter entfernt.

Jetzt kann der Kabelschuh probeweise auf das Kabel geschoben werden, um zu prüfen, ob das abisolierte Stück des Leiters von der Länge her passt. Die hinteren Laschen müssen auf der Isolierung aufliegen, die vorderen auf dem abisolierten Teil des Kabels – dem Leiter. Außerdem darf der Leiter nicht zu weit in den Stecker hineinragen.

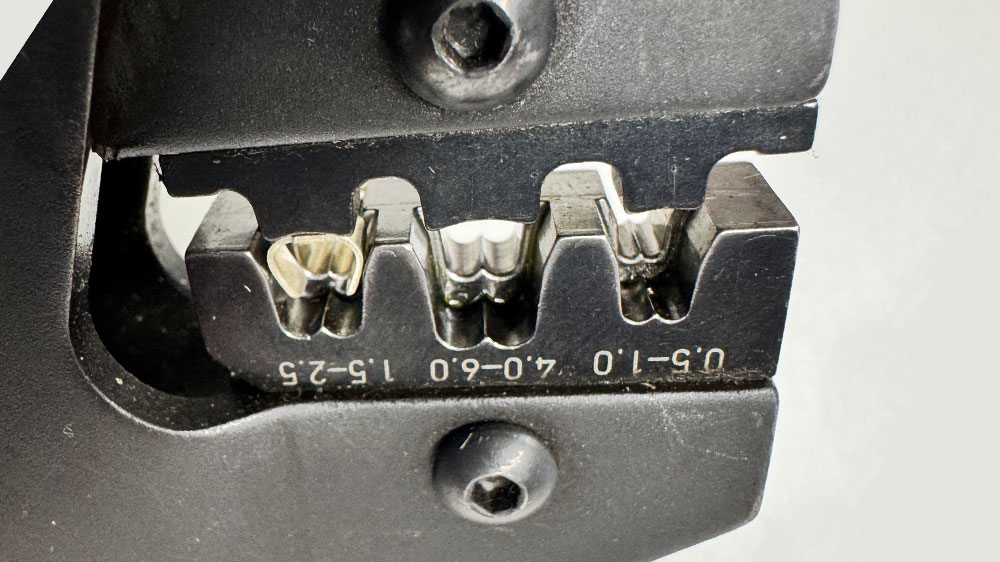

Nun kann der Kabelschuh in die Presszange eingelegt werden. Die offene Seite zeigt in Richtung der verschiedenen Ebenen. Die vorderen Laschen liegen auf der höheren, die hinteren auf der niedrigeren Ebene.

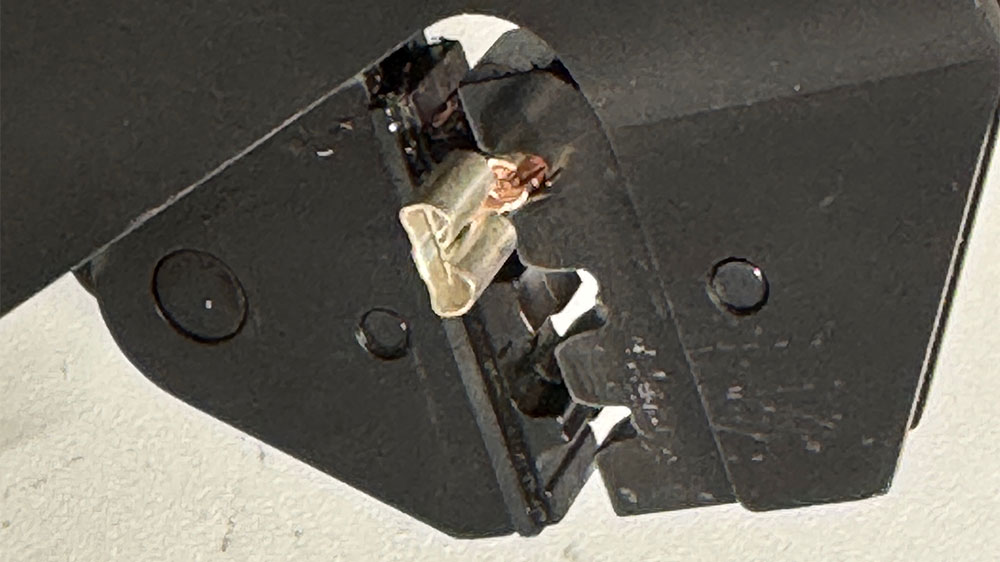

Als nächstes das Kabel einstecken und mit der Pressung beginnen.

Bei einer erfolgreichen Crimpung sind die Laschen B-förmig und fest um das Kabel gepresst. Die vorderen Laschen sind um den offenen Leiter und die hinteren Laschen um die Isolierung gepresst.

Zuletzt wird die Isolierung auf den Kabelschuh aufgesteckt.

Achtung: Es gibt auch Isolierungen, die kabelseitig aufgeschoben werden und vor dem Crimpen auf das Kabel aufgesteckt werden müssen.

Fazit

Falt- oder B-Crimpungen mit offenen Kabelschuhen sind die sicherste Art, mehradrige Kabel an Geräten und Schaltern mit den entsprechenden Anschlüssen zu verbinden. Richtig ausgeführt gewährleisten sie einen guten Kontakt und festen Sitz. Kabelschuhe schützen außerdem die offenen Kabelenden und sind mit etwas Übung relativ einfach zu montieren.
